Fixed eccentric fine boring is commonly used in applications where:
Components need to have non-concentric bores for specific purposes, such as creating offset holes for rotating parts or for components that require controlled eccentricity.
航空宇宙産業や医療産業のように、最終製品が適切に機能するためには厳しい公差が重要であるため、高精度が不可欠です。
正確な寸法と偏心を両立することが必要です。
This machining process demands careful setup and precision in tool positioning and cutting parameters to achieve the desired eccentricity while maintaining the required accuracy. It's important to consider the specific requirements of your project and possibly consult with machining experts to ensure successful execution.

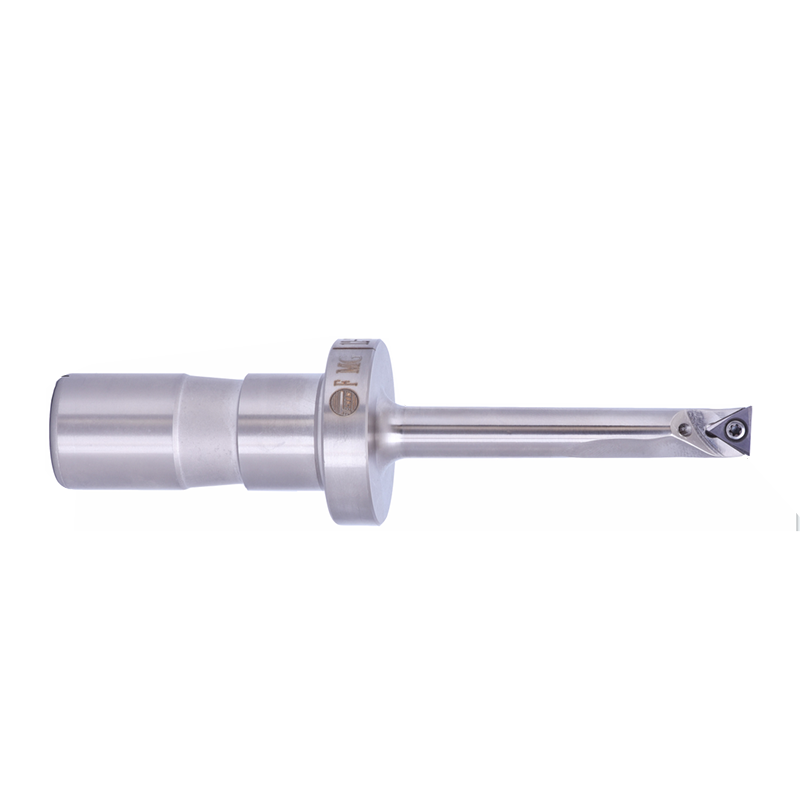

固定式精密ボーリングポール | |||||
モデル | サイズ | ||||
直径D | 有効長L1 | 調整範囲 | 茎子午線 | フィットシーツ | |
MG10-55La-PH | 10 | 55 | ±0.4 | TZ-40 | TPGH080202 |
MG11-65La-PH | 11 | 65 | ±0.4 | TZ-40 | TPGH080202 |
MG12-73Lr-PH | 12 | 73 | ±0.4 | TZ-40 | TPGH110302L |
MG15-85Lr-PH | 15 | 85 | ±0.4 | TZ-40 | TPGH110302L |
MG16-85Lr-PH | 16 | 85 | ±0.4 | TZ-40 | TPGH110302L |
MG20-103Lr-PH | 20 | 103 | ±0.4 | TZ-40 | TPGH110302L |
MG21-100La-PH | 21 | 100 | ±0.4 | TZ-40 | TPGH110302L |
MG23-100La-PH | 23 | 100 | ±0.4 | TZ-40 | TPGH110302L |
MG24-110La-PH | 24 | 110 | ±0.4 | TZ-40 | TPGH110302L |
MG25-125Lr-PH | 25 | 125 | ±0.4 | TZ-40 | TPGH110302L |
MG26-125La-PH | 26 | 125 | ±0.4 | TZ-40 | TPGH110302L |
MG27-125La-PH | 27 | 125 | ±0.4 | TZ-40 | TPGH110302L |
MG28-125La-PH | 28 | 125 | ±0.4 | TZ-40 | TPGH110302L |
MG29-130La-PH | 29 | 130 | ±0.4 | TZ-40 | TPGH110302L |
MG30-135Lr-PH | 30 | 135 | ±0.4 | TZ-40 | TPGH110302L |
MG31-145La-PH | 31 | 145 | ±0.4 | TZ-40 | TPGH110302L |
MG32-145La-PH | 32 | 145 | ±0.4 | TZ-40 | TPGH110302L |
MG34-145La-PH | 34 | 145 | ±0.4 | TZ-40 | TPGH110302L |

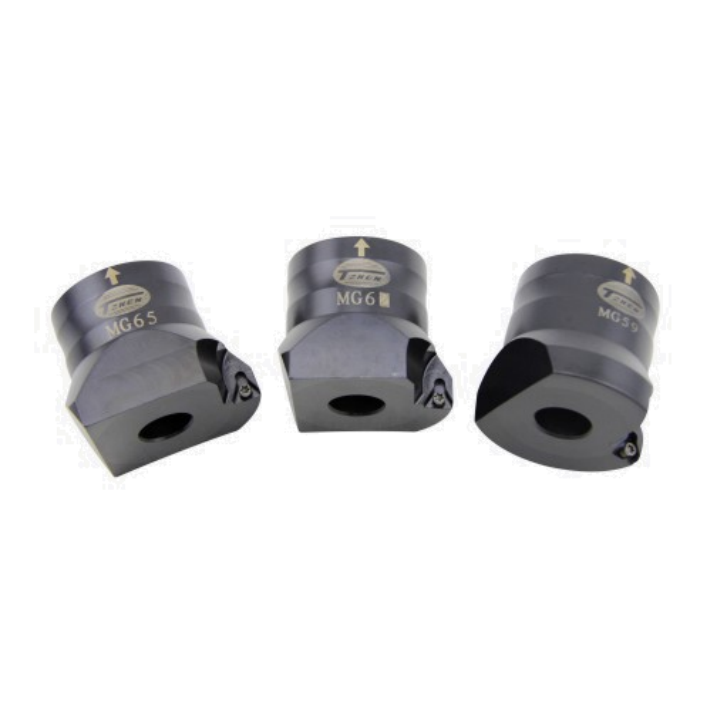

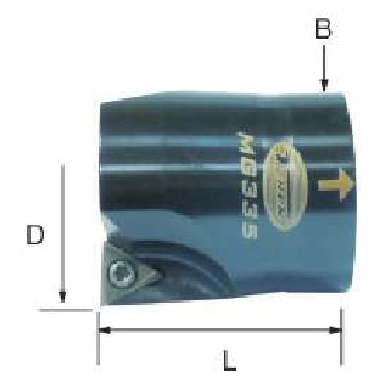

ø35-ø100 固定式精密ボーリングヘッド | |||||
モデル | サイズ | ||||
直径D | 有効長L1 | 調整範囲 | 茎子午線 | フィットシーツ | |
MG35*40L | 35 | 50 | ±0.4 | TZ-33 | TPGH080202 |
MG36*40L | 36 | 50 | ±0.4 | TZ-33 | TPGH080202 |
MG37*40L | 37 | 50 | ±0.4 | TZ-33 | TPGH110302L |
MG38*40L | 38 | 38 | ±0.4 | TZ-33 | TPGH110302L |
MG39*40L | 39 | 50 | ±0.4 | TZ-33 | TPGH110302L |
MG40*50L | 40 | 50 | ±0.4 | TZ-38 | TPGH110302L |
MG41*50L | 41 | 50 | ±0.4 | TZ-38 | TPGH110302L |
MG42*50L | 42 | 50 | ±0.4 | TZ-38 | TPGH110302L |
MG43*50L | 43 | 50 | ±0.4 | TZ-38 | TPGH110302L |
MG44*50L | 44 | 50 | ±0.4 | TZ-38 | TPGH110302L |
MG45*50L | 45 | 50 | ±0.4 | TZ-38 | TPGH110302L |
MG46*50L | 46 | 50 | ±0.4 | TZ-38 | TPGH110302L |
MG47*50L | 47 | 50 | ±0.4 | TZ-38 | TPGH110302L |
MG48*50L | 48 | 50 | ±0.4 | TZ-46 | TPGH110302L |
MG49*50L | 49 | 50 | ±0.4 | TZ-46 | TPGH110302L |
MG50*50L | 50 | 50 | ±0.4 | TZ-46 | TPGH110302L |
MG51*50L | 51 | 50 | ±0.4 | TZ-46 | TPGH110302L |
MG52*50L | 52 | 50 | ±0.4 | TZ-46 | TPGH110302L |
MG53*50L | 53 | 50 | ±0.4 | TZ-46 | TPGH110302L |
MG54*50L | 54 | 50 | ±0.4 | TZ-46 | TPGH110302L |
MG55*50L | 55 | 48 | ±0.4 | TZ-46 | TPGH110302L |
MG56*50L | 56 | 50 | ±0.4 | TZ-46 | TPGH110302L |
MG57*50L | 57 | 50 | ±0.4 | TZ-46 | TPGH110302L |
MG58*50L | 58 | 50 | ±0.4 | TZ-46 | TPGH110302L |
MG59*50L | 59 | 50 | ±0.4 | TZ-46 | TPGH110302L |
MG60*50L | 60 | 50 | ±0.4 | TZ-46 | TPGH110302L |
MG61*50L | 61 | 50 | ±0.4 | TZ-46 | TPGH110302L |
MG62*50L | 62 | 75 | ±0.4 | TZ-46 | TPGH110302L |
MG63*50L | 63 | 75 | ±0.4 | TZ-46 | TPGH110302L |
MG64*50L | 64 | 75 | ±0.4 | TZ-46 | TPGH110302L |
MG65*50L | 65 | 75 | ±0.4 | TZ-46 | TPGH110302L |
MG66*50L | 66 | 75 | ±0.4 | TZ-46 | TPGH110302L |
MG67*50L | 67 | 75 | ±0.4 | TZ-46 | TPGH110302L |
MG68*50L | 68 | 75 | ±0.4 | TZ-46 | TPGH110302L |
MG69*50L | 69 | 75 | ±0.4 | TZ-46 | TPGH110302L |
MG70*60L | 70 | 60 | ±0.4 | TZ-68 | TPGH110302L |
MG71*60L | 71 | 75 | ±0.4 | TZ-68 | TPGH110302L |
MG72*60L | 72 | 75 | ±0.4 | TZ-68 | TPGH110302L |
MG73*60L | 73 | 75 | ±0.4 | TZ-68 | TPGH110302L |
MG74*60L | 74 | 75 | ±0.4 | TZ-68 | TPGH110302L |
MG75*60L | 75 | 75 | ±0.4 | TZ-68 | TPGH110302L |
MG76*60L | 76 | 75 | ±0.4 | TZ-68 | TPGH110302L |
MG77*60L | 77 | 75 | ±0.4 | TZ-68 | TPGH110302L |
MG78*60L | 78 | 75 | ±0.4 | TZ-68 | TPGH110302L |
MG79*60L | 79 | 75 | ±0.4 | TZ-68 | TPGH110302L |
MG80*60L | 80 | 75 | ±0.4 | TZ-68 | TPGH110302L |
MG81*60L | 81 | 75 | ±0.4 | TZ-68 | TPGH110302L |
MG82*60L | 82 | 75 | ±0.4 | TZ-68 | TPGH110302L |
MG83*60L | 83 | 75 | ±0.4 | TZ-68 | TPGH110302L |
MG84-60La | 84 | 75 | ±0.4 | TZ-68 | TPGH110302L |
MG85*60L | 85 | 75 | ±0.4 | TZ-68 | TPGH110302L |
MG86*60L | 86 | 75 | ±0.4 | TZ-68 | TPGH110302L |
MG87*60L | 87 | 75 | ±0.4 | TZ-68 | TPGH110302L |
MG88*60L | 88 | 75 | ±0.4 | TZ-68 | TPGH110302L |
MG89*60L | 89 | 75 | ±0.4 | TZ-68 | TPGH110302L |
MG90*60L | 90 | 75 | ±0.4 | TZ-68 | TPGH110302L |
MG91*60L | 91 | 75 | ±0.4 | TZ-68 | TPGH110302L |
MG92*60L | 92 | 75 | ±0.4 | TZ-68 | TPGH110302L |
MG93*60L | 93 | 75 | ±0.4 | TZ-68 | TPGH110302L |
MG94*60L | 94 | 75 | ±0.4 | TZ-68 | TPGH110302L |
MG95*60L | 95 | 75 | ±0.4 | TZ-68 | TPGH110302L |
MG96*60L | 96 | 75 | ±0.4 | TZ-68 | TPGH110302L |
MG97*60L | 97 | 75 | ±0.4 | TZ-68 | TPGH110302L |
MG98*60L | 98 | 75 | ±0.4 | TZ-68 | TPGH110302L |
MG99*60L | 99 | 75 | ±0.4 | TZ-68 | TPGH110302L |
MG100*60L | 100 | 75 | ±0.4 | TZ-68 | TPGH110302L |
